Configurator materiale încălzire în pardoseală sibotherm
versus
unison pas de 10cm peste tot și pas de 5cm sub geamuri
proiect, pași, echilibrare hidra, reglare, setare PdC/CTg = simplu cu noi
Configurator IPAT

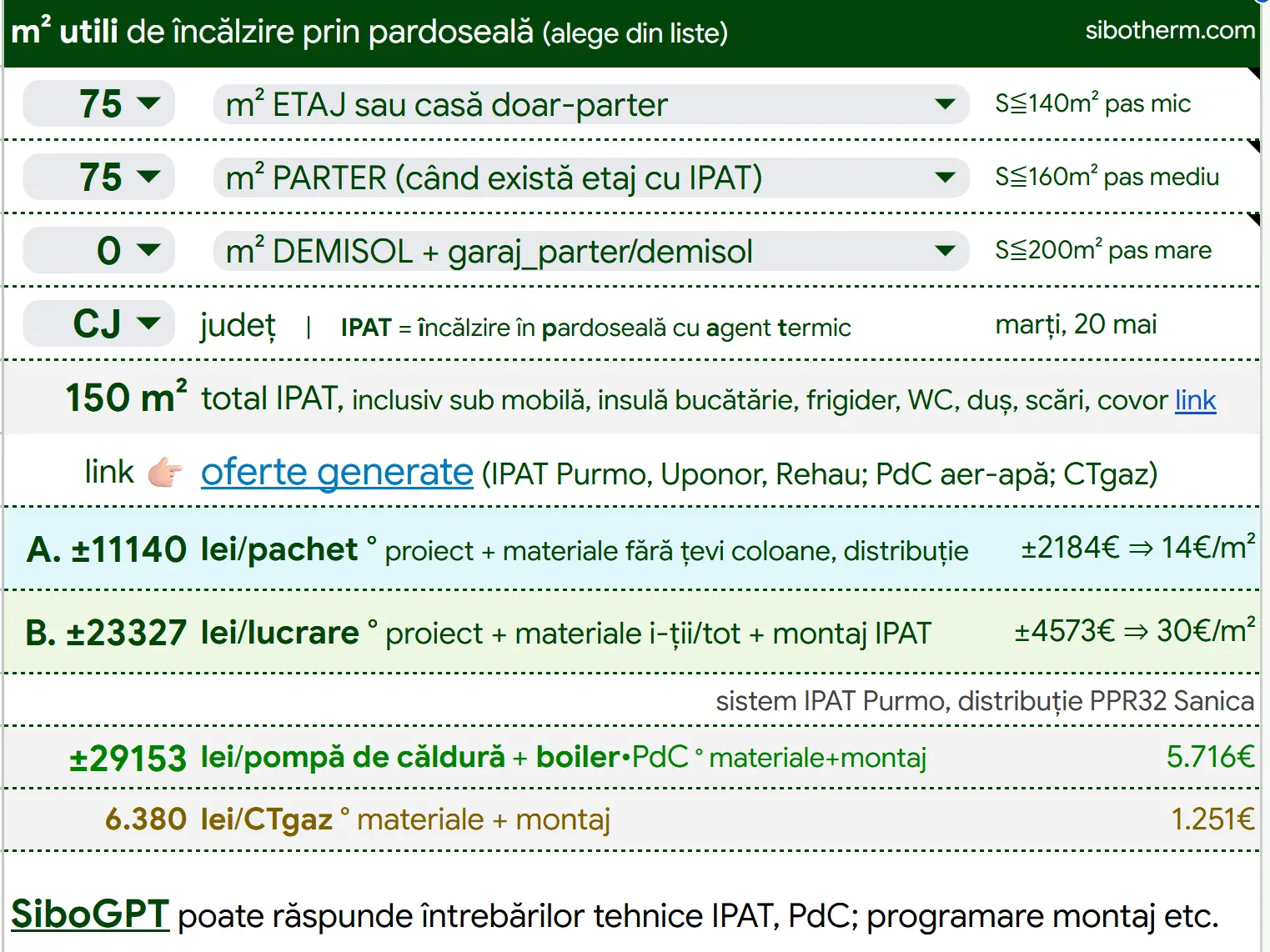

Oricine își poate face propria-i ofertă online 24/7 (laptop) sau download în format Microsoft Excel. Nu trebuie să fim savanți CERN Geneva, pentru a calcula materialele necesare încălzirii în pardoseală.
Pe telefon pentru editare trebuie Google Sheets, apoi link Configurator IPAT sheets.
Vezi pe telefon Ultima ofertă (needitabilă).
↓ link deschidere pe ecran mare (desktop)
Niciun făcător de pardoseală
Ivar Purmo Rehau Tece Tiemme Uponor,
niciun instalator/magazin/inginer_chiar
nu vor spune:
„Dle, n-ai nevoie de:
+ 2 șape (sub+peste nuturi)
+ placă cu nuturi,
+ kilometri de țeavă PE-Xa,
+ kilometri de cable,
+ kilometri de cutii și distribuitoare cu 14 căi,
+ grupuri de pompare amestec,
+ pompe, pompe, pompe,
+ butelie de egalizare (a ce?),
+ puffer de-o tonă,
+ PdC/CTgaz de cartier,
+ 10 termostate master/slave,
+ 10 senzori de șapă,
+ 30 de actuatoare.”
Într-adevăr, GPA, pompe, butelii, termostate, actuatoare… sunt văzute de musafiri, pe când facerea unui proiect tehnic nup(rea). Care să merite banii: proiectul sau materialele văzute?
Scurt pe șleau
Celebrele enumerate mai sus cu automatizare-de-prins-urechile = soluția cea mai scumpă, confortul cel mai slab & culmea, facturile cele mai mari. Mixtă, pardo’/parter și calorifere de 2 bani din tablă/etaj = confort și mai șubred. Normaáal: facturile cele mai vânoase. Cât consumă clienții noștri?
Pași calculați, amplasare justă distribuitoare, echilibrare termică, adaptare meteo, automatizare simplă modulantă fără comenzi on/off = soluția cea mai ieftină & confortul cel mai gras. Temperatura cea mai joasă ⇒ factura cea mai joasă, viața cea mai groasă instalație, construcție și planetă.
Gugăl înainte vs după ce fac IPAT?
Omu’ caută pe Gugăl încălzire în pardoseală preț? Foarte ok. Instalatorul spune: Fac pardoseală de 20 de ani, dle! Iar, foarte bine. Ce alege omul?💪🏋️♀️ sau 📉🧠? Biceps or brain?
Dacă celebrul pas de 10cm peste tot era așa de ok, nu existau pe Goagăl atâtea∑căutări:
° încălzire în pardoseală probleme, ∞ dezavantaje;
° reglare temperatură încălzire în pardoseală;
° temperatură maximă încălzire în pardoseală;
° grosime șapă încălzire în pardoseală;
° aerisire încălzire în pardoseală;
° echilibrare hidraulică încălzire în pardoseală;
Mulți adaugă și forum în căutări. Propun: verificare alte site-uri, abia dup-aia, come back here; thx.
= cozy floor
| OpenTherm: de la on/off în viitorul🙏modulant – automatizare |
| Ce rol joacă automatizarea? |
| 20 €/m² încălzire în pardoseală preț – materiale, preț, etape lucrare |
| Pardoseală versus cele mai bune calorifere – transferul termic Nehotărât că pardoseală peste tot? 🤔Încearcă să spui: „Pa, caloriferelor!”, fără îndurare. Peste tot în România: pardosea‘/parter, calorifere/etaji. Warum? Românește, iar: Vai! Făr-un calorifer port-prosop ‘n baie!? |
| Urzeala temperaturilor – Ca idee contra a tot ce găsești pe site-urile .ro |
| Top CTgaz; PdC aer-apă preț explicat |
| Putere centrală termică pentru case & apartamente – Nu pune centrală de hală, pls! |
| De ce nu propunem plăci cu nuturi – Nuturi vs tacker vs XPS (Folie aluminiu) |
Proiect ⇒ oricine face IPAT ok
A. instalatoru’ celebru’ = Σ€³💎+prins-👂🏻-automatizare & factura mare;
sau
B. proiectu’💡📐→ unchiu’🏋♂👷♂→ confortu’🏡🥇&chibzuitu’🌱🌍?
A sau B? Pare iz de comerț, aș (re)propune citire: Cât consumă clienții noștri?
Nevasta cu tackeru’ ajută tatăl care face pașii și ține țeava.
Pentru lucrare, omu’ își exploatează soția și socru’. Ei, ei!
Blurate, că poze de la client cu proiect.
Treaba instalatorului = să respecte proiectul și să nu curgă instalația (probă presiune). Gata.
Instalator-păreri IPAT puține
Instalația va funcționa bine
De curgerea laminară sau turbionară, de regimul de transfer termic staționar sau tranzitoriu ne ocupăm noi. Și de gestionarea energiei. Deci, unchiu’_instalatoru’ va fi peste instalatoru’_celebru’ cu: pasu’ de 10 peste tot, 50°C mereu agent termic, grup pompare amestec, fără nicio echilibrare hidraulică, fără folosirea softului de adaptare meteo pe care-l au toate PdC aer-apă/CTgaz moderne șamd.
În casă de om, IPAT se dimensionează pentru folosire 24/7, constant 22°C, nu pentru hopa-sus temperatura, jos textila-‘n 5 minute de la 19°C la 22°C. Hello! Gata cu caloriferele! Î.p. = inerție termică imensă🙈, se pierde doar ½°C/zi. Casa are cam😲o tonă/m² construit. Rolul automatizării. Ce rol joacă automatizarea?
Materiale instalații fără proiect
Fără proiect, cum estimez materialele necesare pentru încălzirea în pardoseală cu agent termic, în șapă? Foarte simplu, explicații mai jos.
Banii aruncați pe proiectare valorează mii de € economisiți în investiție și zeci de mii de € salvați în facturile anilor ce vin. Asistența tehnică este și mai apreciată de client versus proiectul tehnic propriu-zis.
Aditiv de șapă
±1,2 litri/10m² de șapă cu grosime ±6,5cm (de la polistiren, inclusiv țevile). Nicio problemă dacă se „scapă” mai mult, sau nu se folosește aditiv defel.
Ex.: casă 160m² ⇒ 20 litri de aditiv.
Șapă încălzire în pardoseală uscată & fluidă
Agrafe fixare țeavă
Evident, nu folosim nuturi = polistiren expandat slab, afectat de apă, fură jumate din contactul cu țeava, extrem de scump. Folosim XPS și agrafe.
Agrafe = 4..5 bucăți/m de țeavă IPAT
Bandă perimetrală
Suma perimetrelor interioare ale tuturor încăperilor.
Necesar bandă = suprafață șapă × 10..20% în metri.
Ex.: casă 160m² ⇒ 180m de bandă.
Curbă conductoare, ghidaj
Câte circuite, atâtea curbe. Se montează pe țevile de IPAT sub distribuitor.
Mai folosim curbe la urcare-coborâre trepte pentru protecție și curbură.
Cutie distribuitor
Normal, dacă trebuie să încapă și grup de pompare, și automatizare (reglete, module) va trebui de-a dreptul un dulap.
Se vede cutia? Cutia e vreun Bau-Bau?
Distribuitorul & căi-le
Se știe suprafața și lungimea maximă a buclelor (140m²:100=14 căi) ⇒ numărul de circuite, căi. Nu combinăm 2 dormitoare pe aceeași buclă; nu combinăm nicio baie cu niciun dormitor, probabil 14+3=17 căi.
Oricât de mică ar fi o baie, punem circuit separat oricât de scurt, chiar 18m doar. Altfel, nu putem face nicicum ce temperatură vrem în acea baie.
🙈Distribuitor cu 1 milion de circuite?
Decât un „covor de țevi” în fața distribuitorului, mai bine punem 2 distribuitoare. Nu supraîncălzim degeaba o cameră tehnică, nu supraîncălzim vreun dressing (arhitecții nu mai spun debara sau dulap înzidit). Pe un parter de 130m², calculăm 2 centre de greutate termică și geometrică.
🙉Țevi inutile?
Atenție! Nu străbatem o cameră cu un milion de circuite ale altor încăperi! 14 circuite ce „străbat” = 2×14 = covor de 28 țevi inutile, care, pe deasupra, și supraîncălzesc exact unde nu trebuie.
Racord eurocon
Câte circuite, atâtea eurocon-uri. Prind țeava IPAT de distribuitor.
Robinet sectorizare, separare
De obicei, distribuitoarele sunt de un țol și au piulițe olandeze. Sugerăm ca robineții de 1” să fie de aceeași marcă cu distribuitorul; sunt mai scurți decât robineții universali (încap mai ușor în spațiul mic al cutiei). Deși 1” e un filet universal, se simte că nu sunt de aceeași marcă cu distribuitorul.
Țeavă IPAT funcție de pași
L = f(pași)
° pas 10 cm ⇒ 10 m de țeavă pe m² încălzit
° pas 15 cm ⇒ 7 m/m²
° pas 20 cm ⇒ 5 m/m²
° pas 25 cm ⇒ 4 m/m²
° pas 5 cm ⇒ 16..20 m/m², depinde cum se-ndoaie 😉
Lungime maximă circuit
Nu știu instalatorii, nici majoritatea inginerilor: lungimea unei bucle depinde enorm de încărcarea termică, adică de debitul caloric, Wați. Nu e tot una că o buclă trebuie să care 150W sau 850W.
Exemplu sibotherm
° living 30m² 600W parchet pas mic 3 bucle = 200W/buclă ⇒ lungimea poate fi 120..140..m țeavă D17mm;
° garaj 30m² 600W ciment pas mare 1 buclă = 600W/buclă 102m; Hopa! Încărcare termică prea mare pe o singură buclă ⇒ o tăiem în două ⇒ 2 bucle de numai 51m; rareori, se întâmplă să alegem chiar 3 bucle de 102:3=34m în camere cu necesar termic exagerat de mare, peste 1000 Wați.
Manualul Purmo, Rehau, Uponor sugerează orientativ niște lungimi, însă fără calcule hidraulice pe care ar trebui să le facă orice proiectant:
° țeavă 16mm ⇒ buclă până la 100m
° țeavă 17mm ⇒ buclă până la 120m
° țeavă 20mm ⇒ buclă până la 200m
° țeavă 25mm ⇒ buclă până la 300m.
Țevi racorduri PdC/CTg – distribuitoare
Indiferent de suprafața casei (de om), propunem țevi pentru distribuție PdC/CTgaz-distribuitoare: PPR32 sau PEX32 mm, nu mai mici, nu mai mari (pot fi mai mari, însă n-ar fi cazul). Nu aprobați instalatorul cu PEX25mm. Folosim teuri (distribuție ramificată), nu un distribuitor în camera tehnică cu 3×(tur+retur în paralel): coloană1 demisol, coloană2 parter, coloană3 etaj.
Materiale construcții
Bază țevi
Poate fi din: EPS-nuturi, EPS-tacker, XPS, plăci-PUR șamd.
Evităm nuturile pentru că fură din contactul cu țeava, polistiren EPS expandat – slab și afectat de apă -, nu că ar fi scumpe.
Evităm tacker-ul pentru că e un polistiren EPS.
Propunem polistiren extrudat XPS = mult mai rezistent termic și mecanic, nu este afectat de apă.
Am propune și plăcile-PUR = cele mai rezistente termic și mecanic, însă exagerat de scumpe.
Va fi un articol dedicat soluțiilor pentru baza de pozare a țevilor registre de IPAT
Rost de dilatare
Se folosesc profil pentru rost și protecție țeavă (poate fi și din copex, PVC, PP, furtun rigid etc.). Rost dilatare în articolul Șapă.
Echipamente de evitat
Grup pompare și amestec
Nup🛑GPA! Grup amestec de evitat! Încălzire în pardoseală peste tot = niciun grup de pompare și amestec. Daaa, niciun grup de nicio pompare de niciun amestec. Pompa nu duce?
Pompele de căldură, centralele pe gaz moderne fac singure și cu soft de adaptare meteo (iau temperatura exterioară de pe net) direct temperatură joasă. De ce să facă apă fierbinte (ineficiență maximă), apoi cu GPA să o facem joasă?
Da, când vorbim de cazan pe lemne, este altă mâncare de pește; astea nu pot face 25°C pe tur. Când suntem siliți să folosim amestec? Și așa, nu folosim 3 grupuri de pompare, ci doar unul, unic pe toată instalația și automat, nu manual.
Cel mai bun grup de amestec
❄☃mai ger
⛸🌨mai frig
🌦🌤mai rece
☀😎mai cald
🌛🌞mai noapte, mai zi
De ce să facem constant 50°C pe tur tot sezonul rece, toată ziua 24h?
Știm că PdC/CTgaz modulează puterea termică și temperatura agentului?
Știm că PdC/CTgaz moderne au soft de adaptare meteo?
Știm că au senzor exterior și/sau văd temperatura pe net?
Știm că sunt din fabrică și nu costă niciun leu în plus?
Știm că doar trebuie să știm să le folosim?

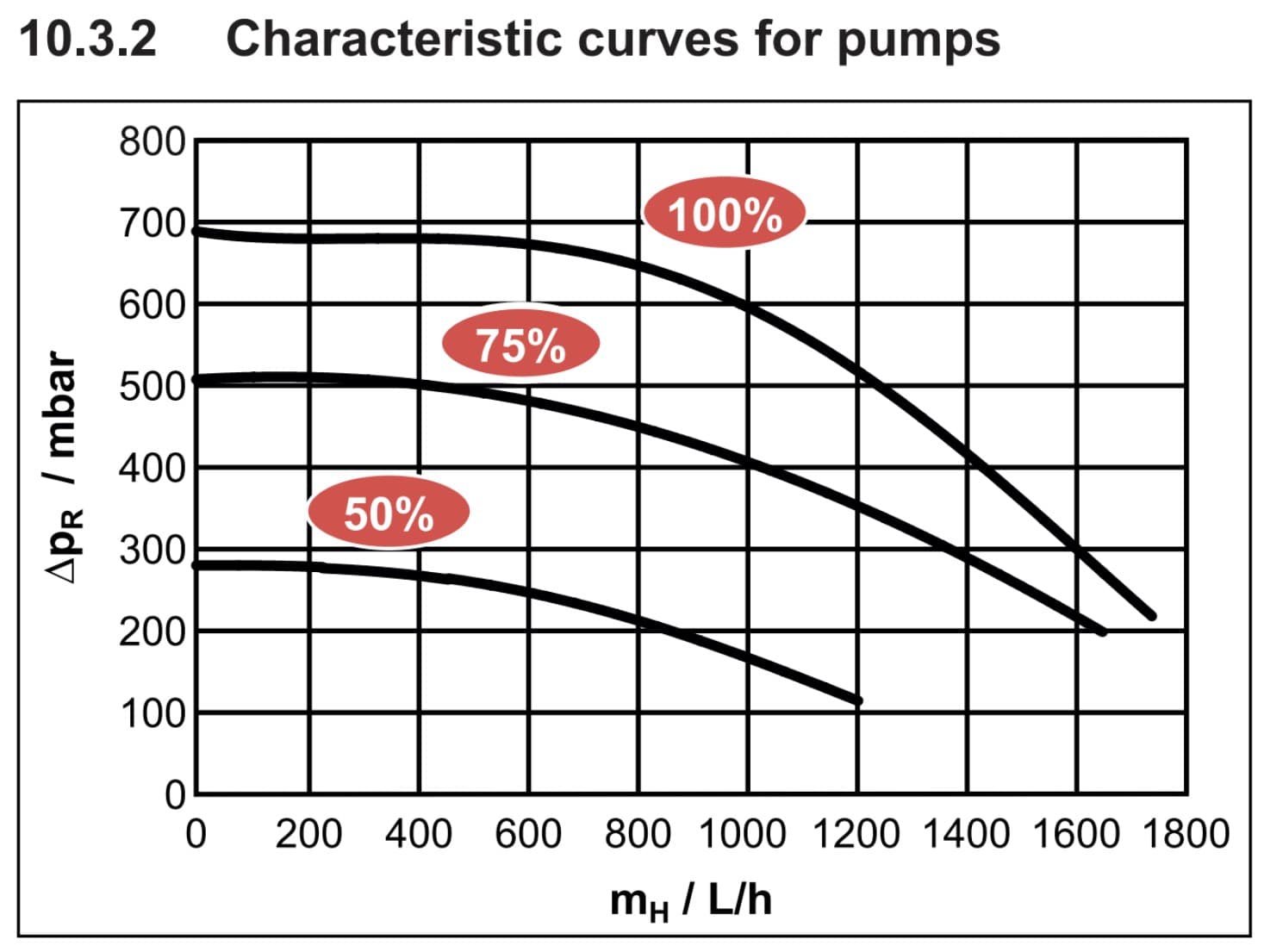

Știm că pompa de circulație a lor face 7..9mCA și 1,5..2+m³/h?
Adaptare meteo = continuu 24/7/sezon & constant călduță podeaua & cald aerul. Nu cer pe termostat 22° și văd ditamai 25°C; nu simt sub talpă ba 35°, ba 20°C.
Cazane pe lemn ⇒ folosim un grup de amestec unic pe casă, nu GPA pe fiecare distribuitor.
Pompa de circulație și instalația de IPAT sunt în partea stângă, returul de la IPAT vine de sus, sursa de căldură (pufferul pentru cazan lemne) în dreapta.
Butelie de egalizare
Ce🗽egalizăm? Niciuna. Da, nicio butelie de nicio egalizare, de niciun amestec, de nicio rupere de pantă. De ce? Amestec necontrolat, coboară temperatura de tur = sursa de căldură lucrează pe temperaturi mai mari = eficiență proastă; mai trebuie o pompă pe lângă cea din PdC/CTgaz = alți bani pe pompă, montaj + curent electric în anii ce vin.
Există, totuși, situații când trebuie folosită.
PdC aer-apă cum evităm butelie/puffer
boiler în engleză = cazan în română (sursă căldură)
Casa nu poate prelua întregul debit l/min; așa că, o parte se întoarce prin butelie. Simplu 😉
° multe regimuri de temperatură
° multe presiuni diferite (pompe)
Nu e cazul în 🏡 de om.
Puffer
Nu, niciun puffer. Puffer înseamnă amestec necontrolat + folosirea altor pompe de circulație = bani aruncați pe pierderi de căldură prin înveliș, consum curent electric pompe. Pentru cazane pe lemne, da, ar trebui puffer; idem pentru PdC aer-apă când instalația de IPAT are grupuri pompare amestec, actuatoare pe toate buclele.
Calcul volum puffer
Putere cazan lemne × 20..25 litri
Putere termică PdC aer-apă × 5..7 litri
Automatizare
Surse de căldură
PdC aer-apă sau CTgaz? Șemineu sau termo-șemineu? Ventilare locală sau centralizată?
Surse de căldură (PdC, CTgaz/gpl, lemn, termoficare ș.a.)
P.S. Majoritatea cititorilor spun că textul acestui sait este cam greu de înțeles. Știu & sorry. După mutare în noua casă, reglaje, aceiași cititori spun: Acum recitesc, înțeleg perfect.
